Если вы хотите установить новый твердотельный накопитель Steam Deck и немного опасаетесь, что можете что-нибудь сломать, я это сделал, и все довольно просто. Если вы будете осторожны и будете следовать приведенным ниже советам в точности, вы можете завершить процесс установки за 30 минут.
Просто обязательно выделите несколько часов на процесс повторного создания образа, потому что, хотя он достаточно прост, на его завершение уходит добрых несколько часов.
Что вам нужно
Прежде чем мы перейдем к чему-либо, стоит уделить время и убедиться, что у вас есть нужные инструменты. Особенно важно убедиться, что у вас есть правильная отвертка. Я использовал Phillips номер один, но на всякий случай стоит иметь как номер один, так и номер Phillips ноль, если вы хотите избежать износа резьбы на винтах.
Вам также необходимо использовать только SSD 2230. Не используйте SSD большего размера, уменьшенный до нужного размера. Как говорит дизайнер Steam Deck Лоуренс Янг , это «значительно сократит срок службы вашей колоды». Вы были предупреждены.

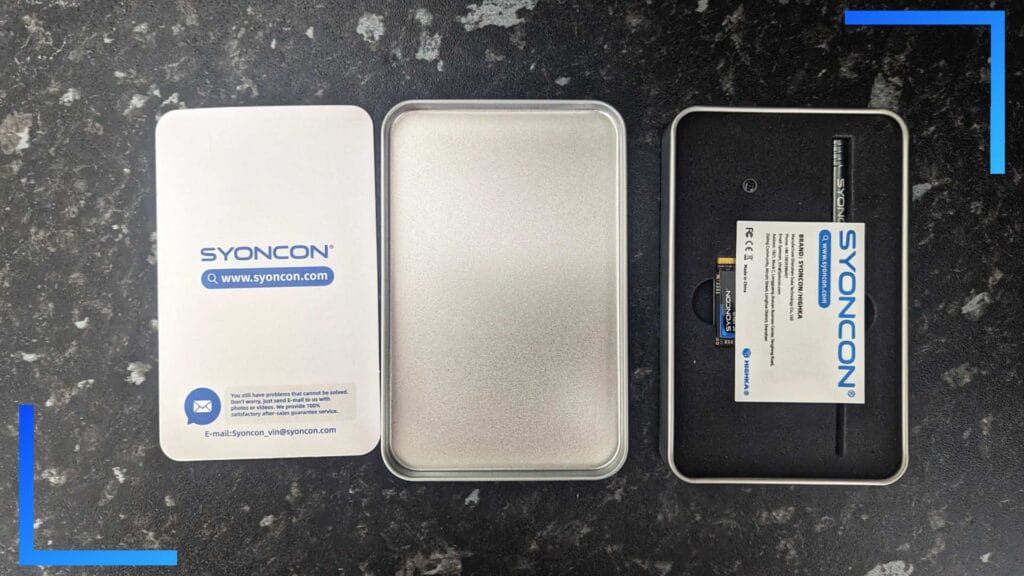

- Твердотельный накопитель M.2 NVMe 2230 (я использовал версию SYONCON 512 ГБ)
- Philips отвертка №0
- Крестовая отвертка №2.
- Пинцеты
- Инструмент Pry
Вышеупомянутое относится непосредственно к установке SSD. Вам также понадобится компьютер с подключением к Интернету и каким-либо хранилищем, например картой microSD или USB-накопителем, и док-станцией.
После установки SSD он будет работать, но у вас не будет операционной системы, а это значит, что Steam Deck мало что сможет сделать. Вот почему я расскажу, как повторно создать образ Steam Deck после полной установки SSD, чтобы вы могли быстрее восстановить его работу.
Меры предосторожности
Как отмечает Ifixit , вам нужно дать аккумулятору Steam Deck разрядиться ниже 25 процентов, прежде чем открывать его из-за опасности случайного протыкания литий-ионного аккумулятора. Valve также рекомендует перевести Steam Deck в режим хранения от батареи, прежде чем пытаться вносить какие-либо модификации.

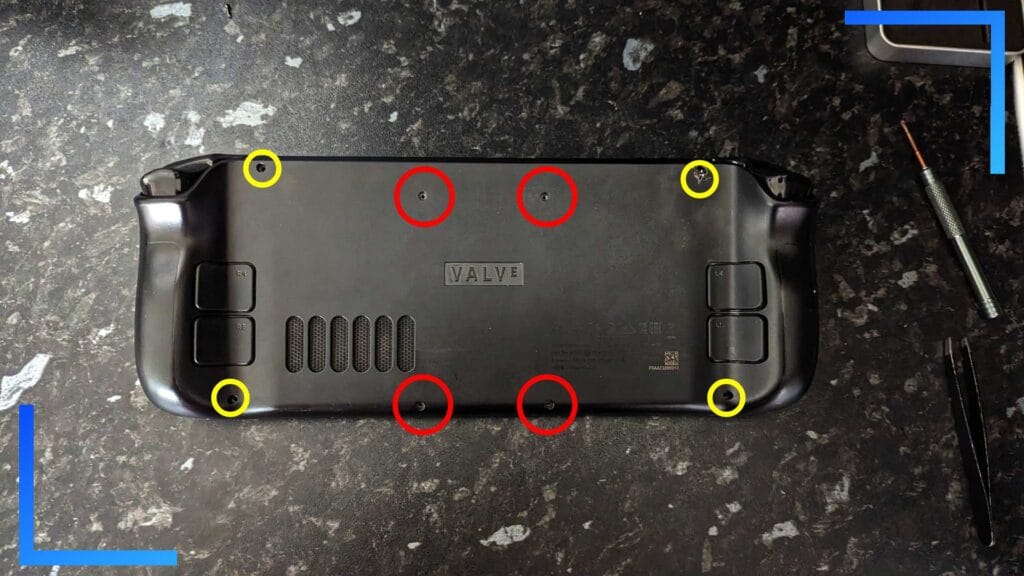

Шаг 1. Удалите 8 винтов сзади.

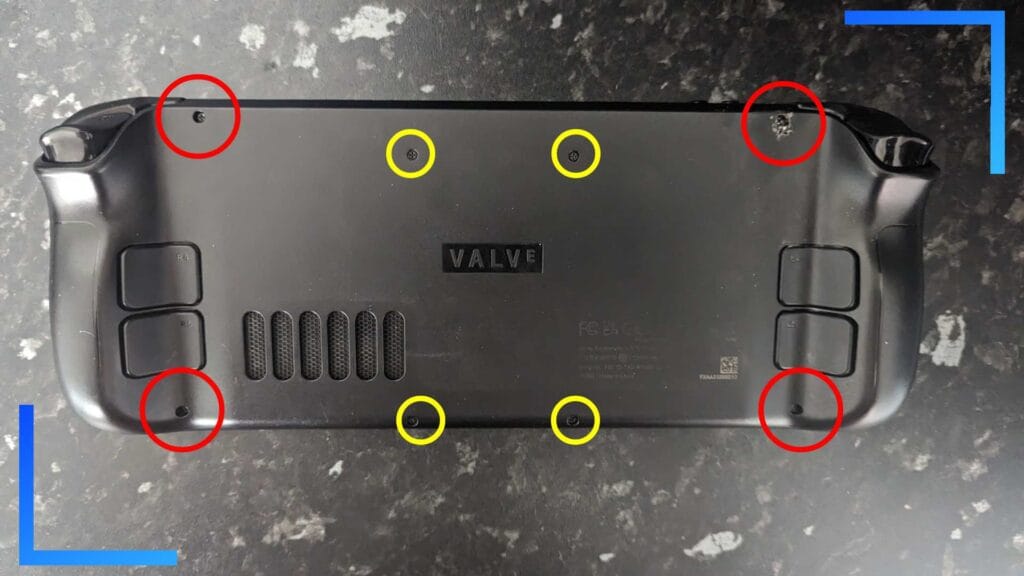

Выключив Steam Deck, положите его лицевой стороной вниз на плоскую поверхность и открутите восемь винтов, выделенных на изображении выше.
Совет: Размер внешних винтов отличается от четырех внутренних, поэтому обязательно размещайте их отдельно.
После извлечения у вас должно остаться следующее:
- Четыре винта 9,5 мм (красные)
- Четыре винта 5,8 мм (желтые)
Шаг 2. Откройте корпус
Для этого я использовал инструмент «pry», входящий в комплект задней панели JSAUX Steam Deck . Прежде чем предпринимать какие-либо действия, обязательно извлеките карту microSD, если она у вас подключена. Если вы не будете осторожны, снятие чехла может привести к повреждению карты памяти, поэтому лучше вынуть ее сейчас.

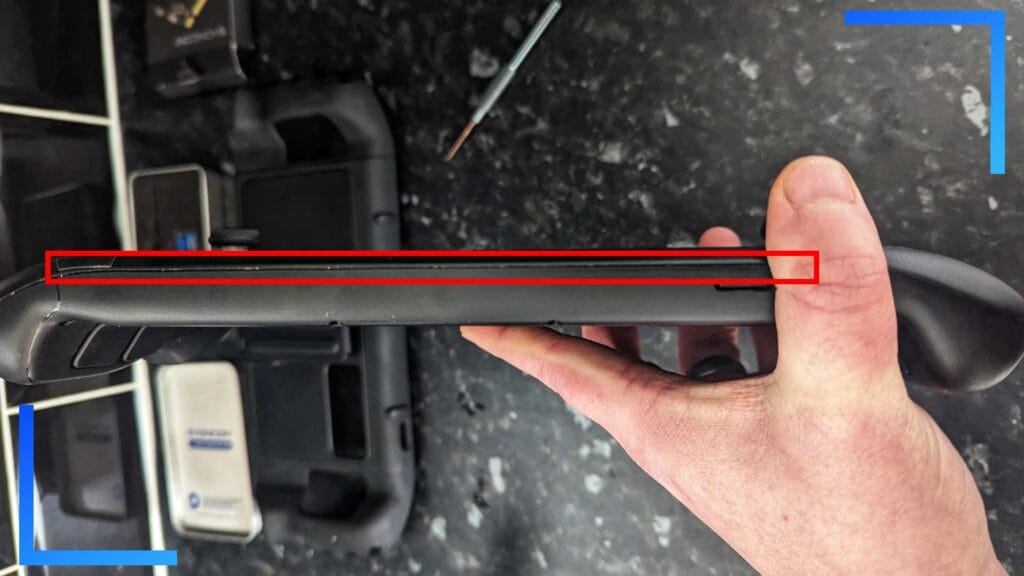

Идея здесь состоит в том, чтобы вставить инструмент в шов у основания паровой платформы (на фото выше). Проведите инструментом для снятия по всему дну, и корпус ослабнет. Оттуда вы сможете медленно перемещать инструмент для снятия вверх и вокруг боковой панели Steam Deck, ослабляя корпус еще больше, пока он не выскочит.
Примечание. Открытие паровой платформы уменьшит естественную защиту от падения.

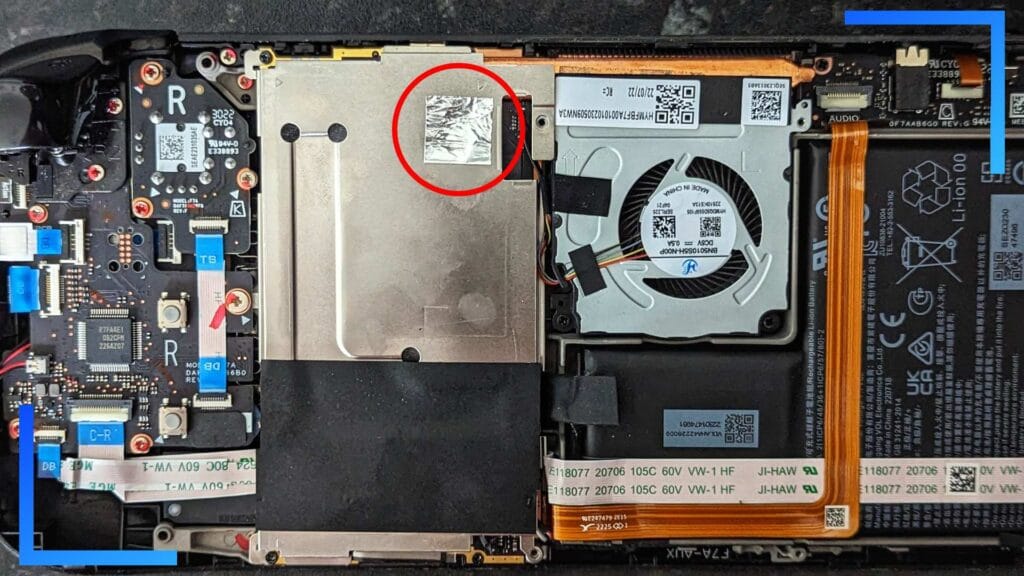

Шаг 3. Удалите этикетку
Когда задняя панель снята и отложена в сторону, следующей задачей будет обнаружить скрытый винт под щитком.
Как показано на изображении выше, вы должны заметить квадратную панель из фольги. Возьмите пинцет и медленно выберите правый верхний угол. Когда он поднимется, потяните пинцетом фольгу, пока она не загнется достаточно далеко, чтобы крестовая отвертка могла добраться до скрытого винта внизу.
Совет: не снимайте фольгу полностью, потому что позже мы ее наденем обратно.

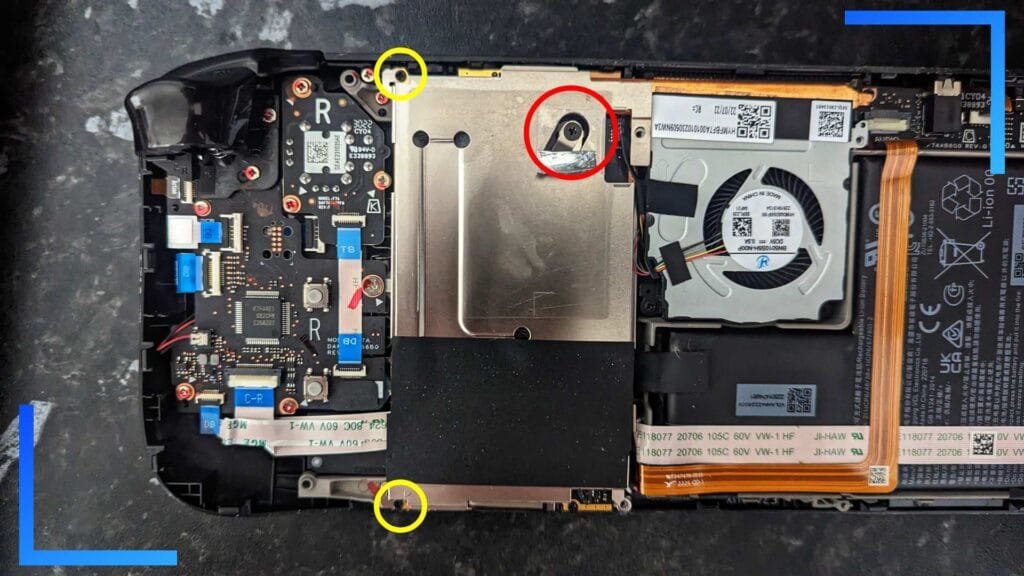

Шаг 4. Выкрутите винты из экрана.
Затем с помощью крестовой отвертки открутите следующие три винта:
- Один винт 3,4 мм (красный)
- Два винта 3,7 мм (желтые)
Как и винты задней панели, они имеют разные размеры, поэтому обязательно сложите их все в отдельную стопку, чтобы они не перепутались.

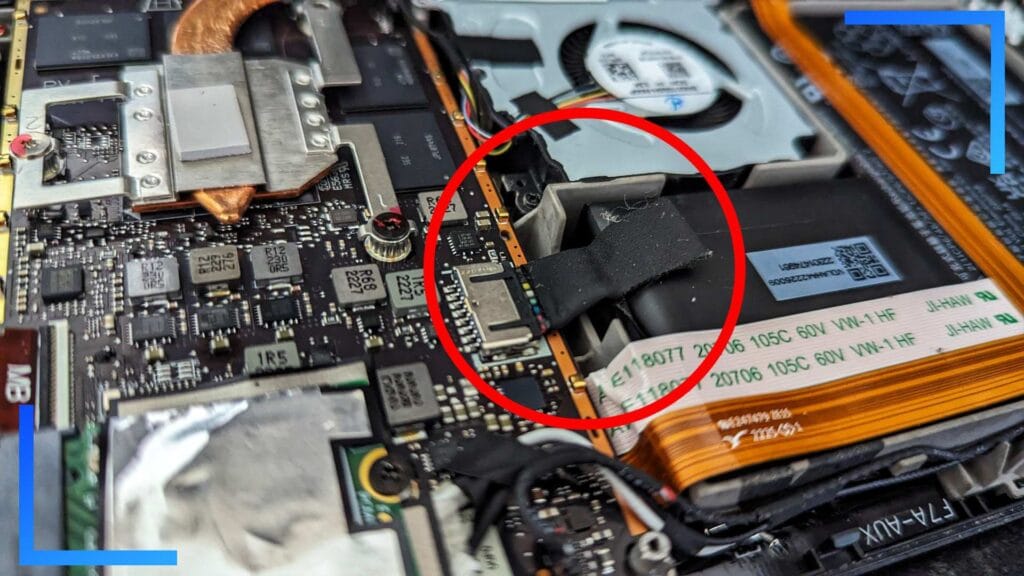

Шаг 5. Отсоедините аккумулятор (важно)
Это самая важная часть всего процесса установки SSD. Не пропустите это.
Поднимите щиток после того, как винты будут удалены, и отложите его в сторону. Внизу вы должны увидеть SSD, завернутый в фольгу в нижней части материнской платы, а справа будет прямоугольная полоска ткани (выделена на изображении выше).
Это разъем аккумулятора. На данный момент аккумулятор жив, поэтому отключим его.
Возьмите тканевую полоску и потяните ее горизонтально от металлического порта, к которому она подключена, стараясь не ударить ни один из окружающих компонентов.

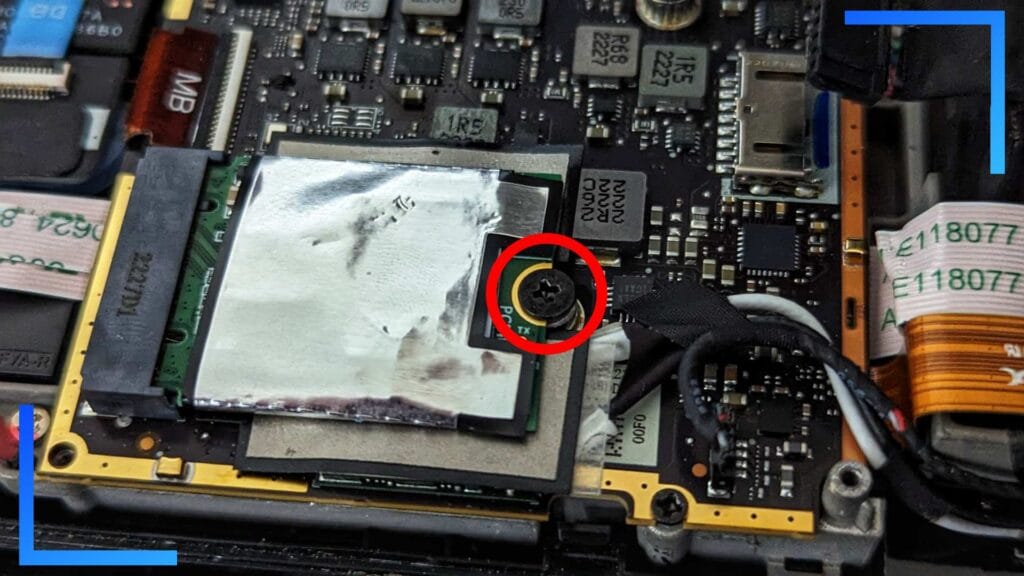

Шаг 6. Удалите винт SSD
Затем выверните один винт диаметром 3,4 мм, которым крепится SSD или диск eMMC. Опять же, поместите этот винт в безопасное место, так как мы будем использовать его позже.
После удаления диск должен появиться.
Шаг 7. Извлеките оригинальный SSD/eMMC-накопитель.

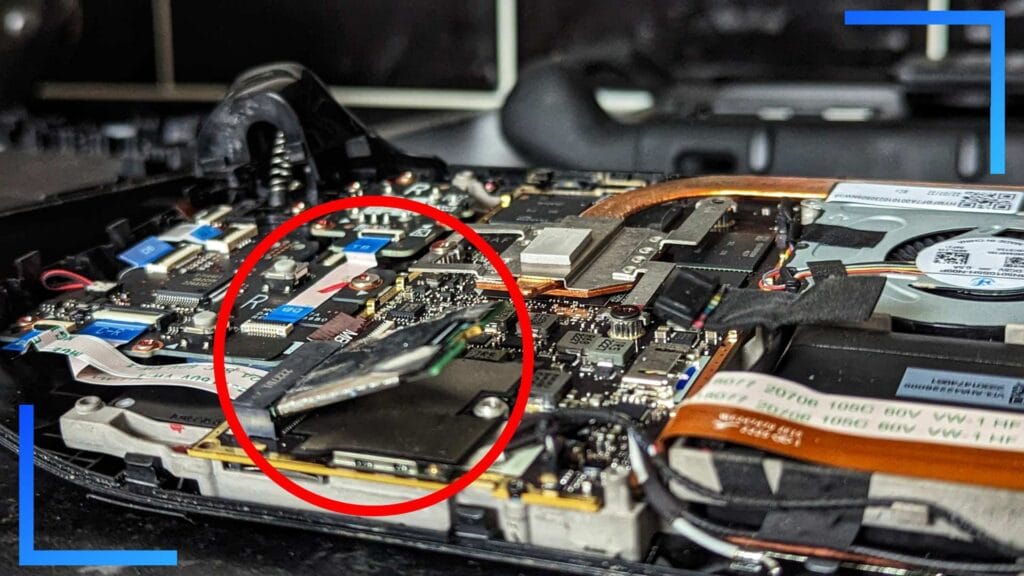

Большим и указательным пальцами зажмите оба внешних края твердотельного накопителя и осторожно вытащите его под тем же углом, под которым он находится.

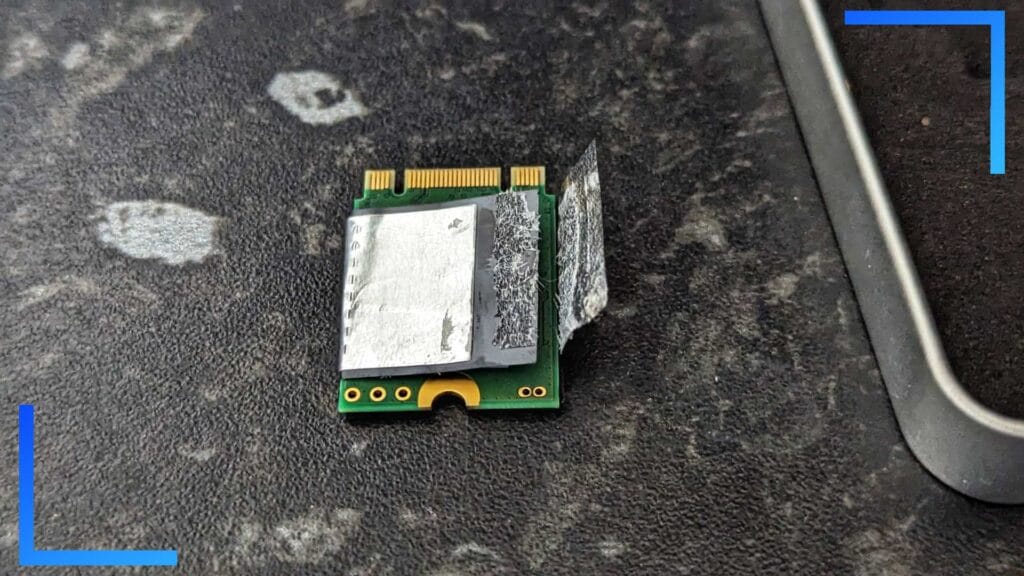

Шаг 8. Снимите и перенесите экранирование SSD/eMMC

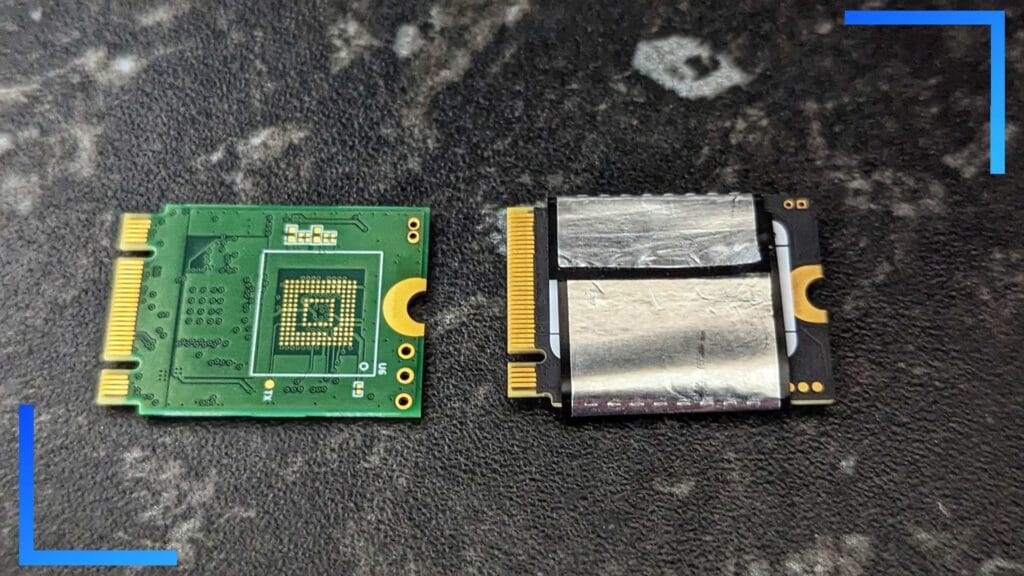

Переверните оригинальный твердотельный накопитель, и вы увидите черную линию в месте соединения фольги с самим собой. Возьмите эту область фольги пинцетом и, как только вы сможете взять ее, потяните фольгу вверх, пока она не отделится.
Теперь вы сможете руками снять экранирующую фольгу и поместить ее на новый SSD.
При установке фольгированного экрана убедитесь, что твердотельный накопитель также перевернут. Когда экран будет установлен, область, которую вы подняли, все еще должна оставаться липкой, поэтому соедините ее обратно.
Примечание. Не позволяйте экранирующей фольге закрывать разъемы SSD.

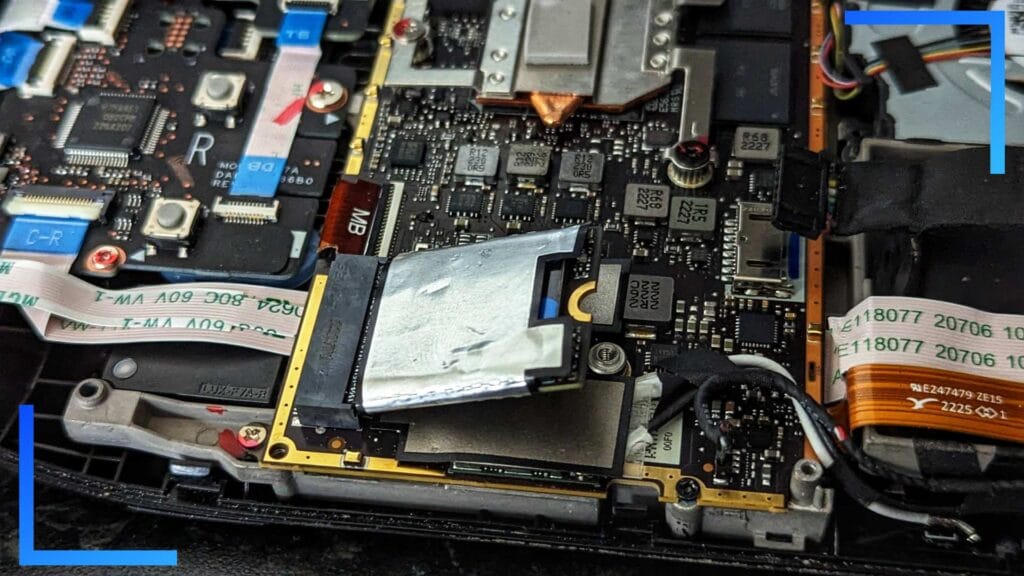

Шаг 9. Вставьте новый SSD и прикрутите его.

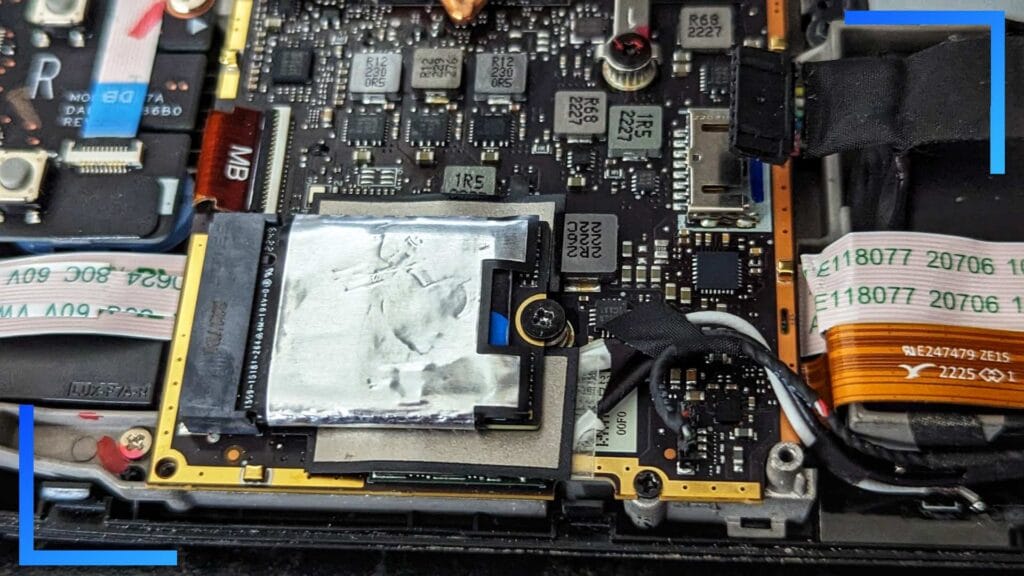

Переверните твердотельный накопитель обратно, чтобы он выглядел так же, как на изображении выше, затем осторожно вставьте твердотельный накопитель обратно в порт SSD. Обязательно вставьте его под тем же углом, что и порт разъема.
После установки SSD возьмите один винт диаметром 3,4 мм и закрепите SSD на месте.
Теперь вы успешно установили SSD. Далее давайте сосредоточимся на том, чтобы снова собрать Steam Deck.

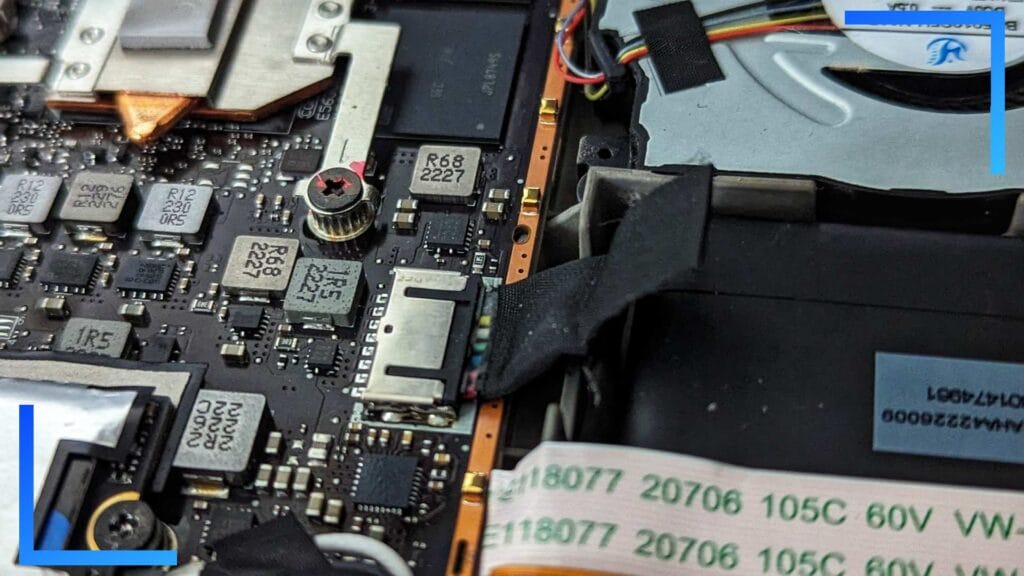

Шаг 10. Подключите аккумулятор.
Возьмите тканевую полоску и осторожно вставьте разъем обратно в порт аккумулятора.
Вы поймете, что все сделали правильно, поскольку после подключения индикатор питания будет мигать белым в течение одной секунды.

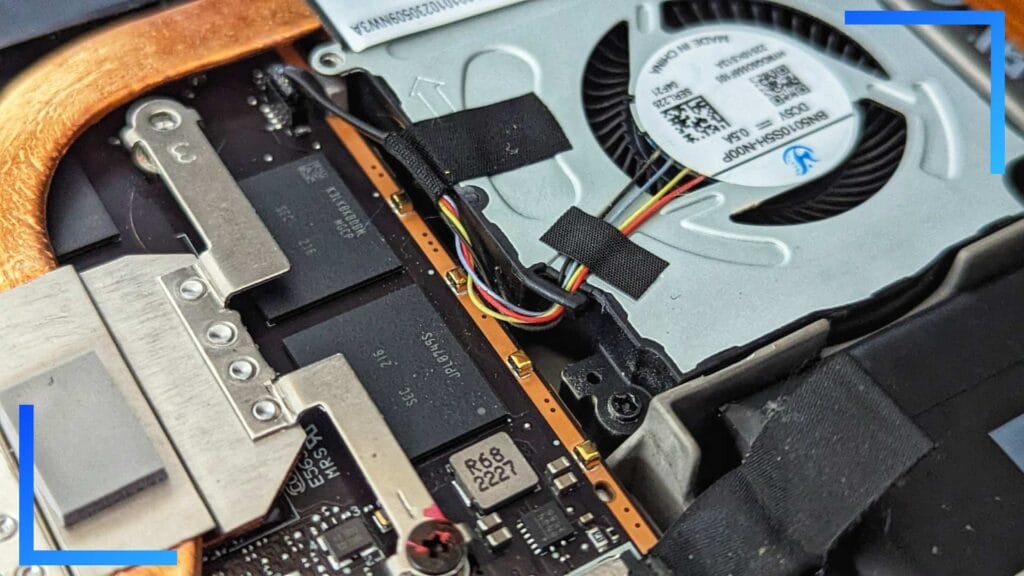

Шаг 11. Подсоедините экранирование.

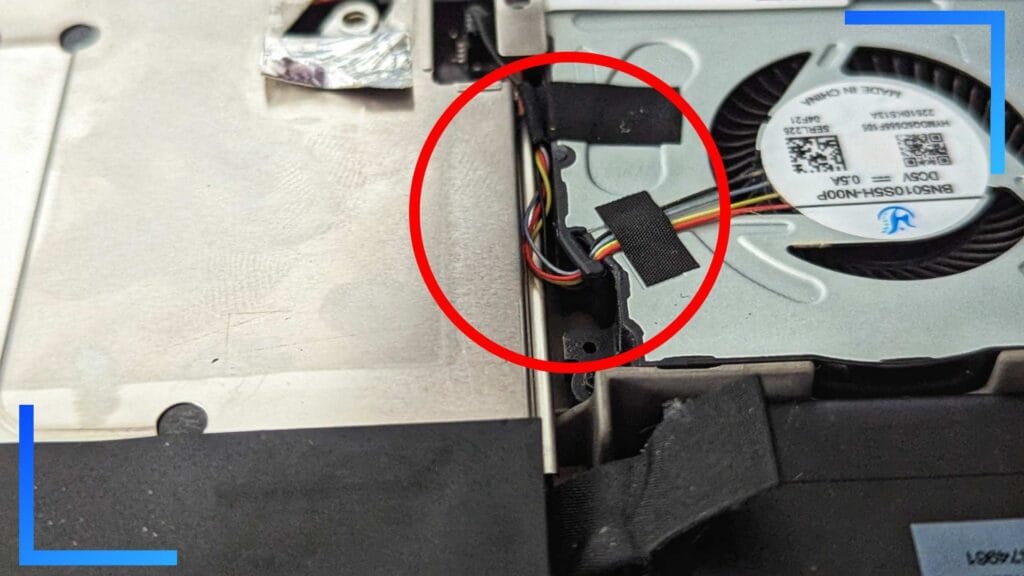

Прежде чем снова подключить экранирование, посмотрите на вентилятор. Слева от вентилятора находится набор тонких проводов, питающих его. Убедитесь, что они не находятся заподлицо с расположенными под ними компонентами. Если да, то когда вы вернете экран на место, вы сломаете эти провода.
Нам нужен небольшой зазор под проводами, в который можно вставить экран.
Вставьте экран обратно на место, стараясь совместить его с резьбовыми отверстиями ниже. Когда все выровнено, еще раз проверьте, что провода вентилятора находятся над экраном, как показано на изображении выше.
Теперь вы можете смело завинтить два винта 3,7 мм (желтый) и один винт 3,4 мм (красный) на место.
Когда все они будут вставлены, пинцетом поместите фольгу обратно на винт диаметром 3,4 мм.
Шаг 12. Подключите и прикрутите заднюю панель.
Возьмите заднюю панель и поместите ее на паровую палубу. Осторожно сожмите обе стороны под спусковыми крючками и переднюю часть вместе, и корпус должен встать на место.
Теперь вы можете прикрутить четыре винта 9,5 мм (красные) и четыре винта 5,8 мм (желтые) на место.
С установленным SSD и собранной Steam Deck ничего не получится, поэтому давайте установим операционную систему Steam Deck обратно на устройство.
Шаг 13. Загрузите образ Steam Deck и Rufus.

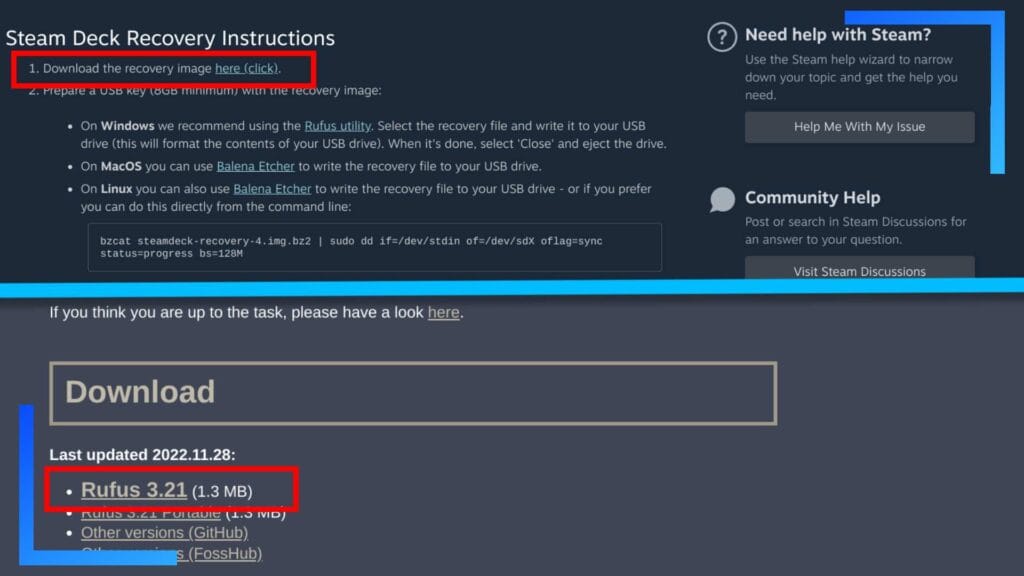

Загрузите компьютер (в моем случае я использовал ПК с Windows), зайдите на сайт Steam Deck и Rufus и загрузите следующие файлы:
Образ восстановления Steam Deck будет использоваться для установки операционной системы Steam Deck, а программа Refus — это то, что мы будем использовать для записи образа на съемное устройство хранения данных.
Шаг 14. Создайте загрузочный образ
Вставьте съемный накопитель в компьютер. Я использовал флэш-накопитель USB, который подключил через док-станцию Steam Deck, но карта micro SD также подойдет и рекомендуется.

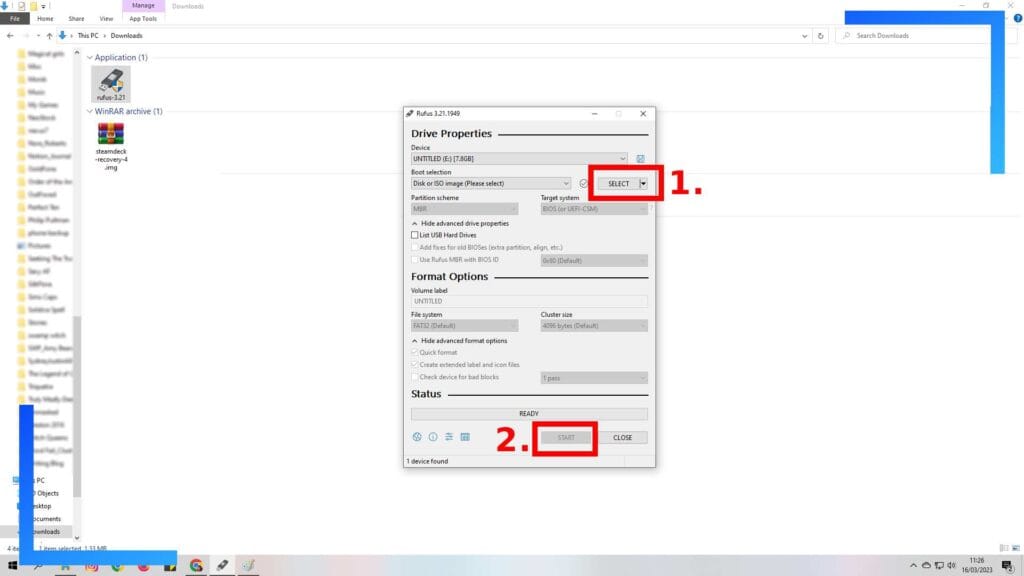

Открой Руфус. В правой части окна находится кнопка с надписью « Выбрать » (1). Нажмите на него и перейдите туда, где на вашем компьютере сохранен образ восстановления Steam Deck. В Windows файл будет сохранен в папке загрузок.
Как только образ восстановления загрузится в Rufus, нажмите кнопку « Пуск » (2) и следуйте инструкциям на экране.
На моем ПК с Windows этот процесс занял около 45 минут, хотя для вас это может отличаться в зависимости от мощности вашего компьютера или качества используемого съемного носителя. Короче говоря, если это займет много времени, не паникуйте, это нормально.
Примечание. Все данные на съемном носителе будут потеряны.
Шаг 15: Загрузитесь в BIOS
Безопасно извлеките съемный накопитель из компьютера и вставьте его в Steam Deck.

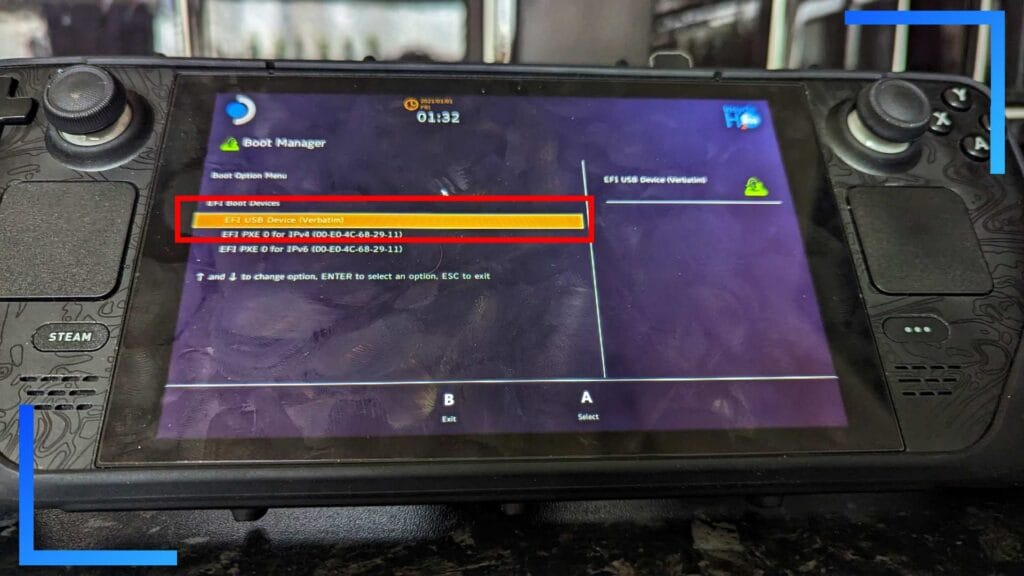

Затем нажмите и удерживайте кнопку громкости «минус» и, удерживая ее, один раз нажмите кнопку питания. Steam Deck загрузится в BIOS. Выберите верхний вариант, как показано на изображении выше, и Steam Deck начнет процесс повторного создания образа.
Здесь я должен подчеркнуть одну вещь: это займет некоторое время. Экран Steam Deck станет черным, за исключением логотипа Steam Deck. Мне потребовалось 15 минут, чтобы посмотреть на экран, чтобы перейти к следующей части, так что ожидайте, что придется подождать.
Шаг 16: Переустановите Steam Deck

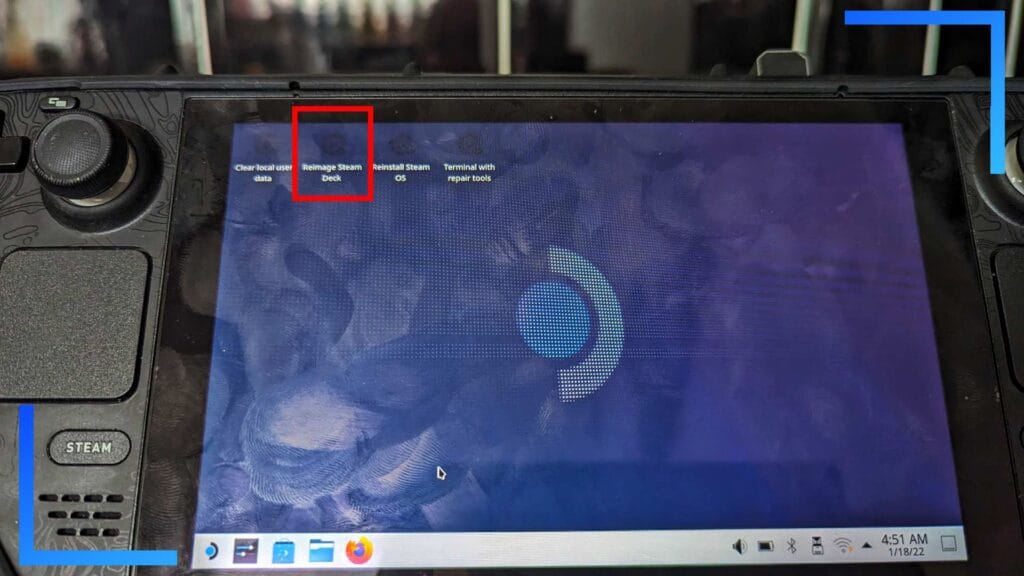

В конце концов вы должны попасть на рабочий стол Linux (см. выше) с четырьмя основными опциями:
- Очистить данные локального пользователя
- Переоформить Steam Deck
- Переустановите Steam ОС
- Терминал с инструментом для ремонта
Нам нужен вариант « Reimage Steam Deck ». Нажмите на него пальцем, коснувшись сенсорного экрана, и процесс визуализации начнется правильно.
Как и в случае с первой частью, это тоже займет некоторое время. Если экран начинает тускнеть, просто ткните пальцем в пустое место экрана, чтобы он снова загорелся.
Советы по настройке SteamOS
После завершения процесса создания образа вы вернетесь в Steam Deck, как если бы он загружался в первый раз. Однако есть одна загвоздка.
При первой загрузке Steam Deck не будет иметь правильных драйверов, а это означает, что кнопки управления не будут работать. К счастью, сенсорный экран поддерживает эту функцию, поэтому перемещайтесь по экрану, чтобы перемещаться по меню или вводить пароли.
В конце концов Steam Deck подключится к Интернету и загрузит обновление. Это обновление восстанавливает функциональность контроллера, а это означает, что остальную часть процесса установки можно завершить в обычном режиме.
Если Steam Deck не загружается
Если вы обнаружите, что ваша Steam Deck не загружается, не паникуйте. Скорее всего, что-то не вернули на место правильно.
Чтобы это исправить, снова разберите Steam Deck и снимите разъем аккумулятора и SSD. Эти два компонента, скорее всего, являются причиной каких-либо проблем. Если они отсутствуют хотя бы на долю, Steam Deck не загрузится, чтобы не повредить устройство.
Вынув их и надежно вставив обратно, вы можете убедиться, что они подключены правильно, и, мы надеемся, это должно решить любые проблемы с загрузкой.
Я бы также посоветовал снова следовать инструкциям с самого начала при разборе Steam Deck, просто чтобы убедиться, что вы делаете все в правильном порядке.
